德国Janitza CT27-35紧凑型电流互感器

德国Janitza CT27-35紧凑型电流互感器

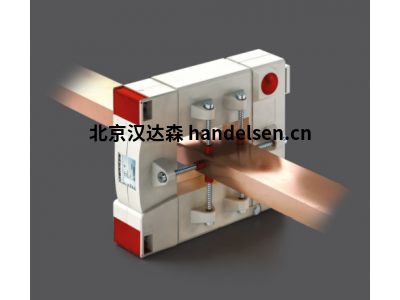

　　紧凑型电流互感器CT27，1级

　　紧凑型创新

　　•紧凑型电流互感器

　　•特别适合数字测量设备

　　•符合IEC 61869-2的电流互感器

　　•转换比35 / 1、64 / 1 A，1级

　　•主导体穿通窗口，用于Ø7.5 mm以下的绝缘电缆

　　•用于相距为17.5 mm的三相断路器

　　•通过导轨夹(可选)进行DIN导轨安装(35 mm)

　　•插入式CT(乐高概念)

　　技术数据

　　环境条件

　　安装位置室内使用; 仅用于绝缘导体

　　环境温度-10…+55°C

　　相对湿度5…85%(无冷凝)

　　防护等级IP20

　　申请条件

　　标准IEC 61869-2

　　热短时额定电流60 x In / 1 s

　　热连续电流100%

　　额定绝缘等级0.72 / 3 / kV

　　额定频率50/60 Hz

　　绝缘等级E(120°C)

　　电缆穿过Ø7.5 mm的窗口

　　次级导体(弹簧夹)导线横截面积：0.2 ... 1.5mm²; 刚性，柔韧性

　　Janitza 互感器主要型号：

　   Janitza KUW4/60-250

　　Janitza KUW4/60-300

　　Janitza KUW4/60-400

　　Janitza KUW4/60-500

　　Janitza KUW4/60-600

　　Janitza KUW4/60-750

　　Janitza KUW4/60-800

　　Janitza IPA40.5

　　Janitza IPA40

　　Janitza 6A315.3

　　Janitza 7A412.3

　　Janitza 8A512.3

　　Janitza 9A615.3

　　Janitza EIPA30.5

　　Janitza E6A315.3

　　Janitza E7A412.3

　　Janitza E13A1030.3

　　Janitza ERM60-E3A

　　Janitza ERM70-E4A

　　Janitza ERM85-E6A

　　Janitza IPS20

　　Janitza IPS30

　　Janitza IPS40

　　Janitza IPS21

　　Janitza IPS31

　　Janitza IPS41

　　Janitza STS20

　　Janitza STS30

　　Janitza STS40

　　Janitza STS50

　　Janitza STS60

　　Janitza STS21

　　Janitza STS31

　　Janitza STS41

　　Janitza STS51

　　Janitza STS61

　　Janitza KUW1/30-60

　　Janitza KUW1/30-75

　　Janitza KUW1/30-100

　　Janitza KUW1/30-125

　　Janitza KUW1/30-150

　　Janitza KUW1/30-200

　　Janitza KUW1/30-250

　　Janitza KUW1/40-100

　　Janitza KUW1/40-125

　　Janitza KUW1/40-150

　　Janitza KUW1/40-200

　　Janitza KUW1/40-250

　　Janitza KUW2/40-300

　　Janitza KUW2/40-400

　　Janitza KUW2/40-500

　　Janitza KUW2/40-250

　　Janitza KUW2/40-300

　　Janitza KUW2/40-400

　　Janitza KUW2/40-500
