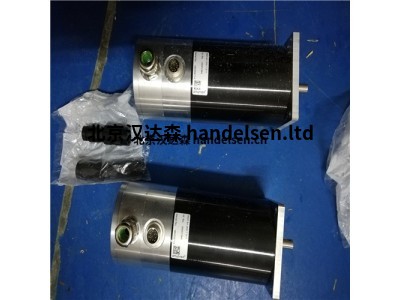

Phytron-Elektronik 步进电机phySPACE 19–2
Phytron-Elektronik成立于1947年，基于这些价值观，至今仍保留下来。
| 王立华 QQ：2850590596 手机：18518172069 电话：010-64717020-125 传真：010-84786709-666 邮件：sales20@handelsen.cn |
 |
 |
Phytron是极端环境条件下自动化解决方案领域高科技设备的领先供应商之一。除了高精度步进电机和带可选齿轮和反馈系统的线性执行器外，Phytron还提供各种电力电子和控制装置，以支持全球客户。无论您选择Phytron，我们的产品都使用相同的语言：每个系列设备和每个定制解决方案都体现了对质量，相同专业知识和相同高科技精度的同样热情。本文件自1994年起根据DIN EN ISO 9001认证，1997年至2016年根据DIN EN ISO 13485认证，自2016年起根据DIN EN 9100认证。
两相步进电机
保持扭矩从50 mNm到7.2 Nm
边缘尺寸从20到86毫米
步数(标准)200
1.8°步进电机的步进精度为5%
工作电压phyBASIC 20,28,42(NEMA 8,11,17)：36至48 VDC
phyBASIC 56,86(NEMA 23,34)：72 VDC
标准连接：4引脚并联
防护等级IP 40
绝缘等级B，130°C
绝缘电阻100MΩ
包含配套连接器的电缆
选项：
齿轮
后轴
应用：
设备，机器和工厂制造
簇绒机
标签技术
后处理和包裹处理
装配自动化
2相混合动力; ?19至56毫米
phySPACE步进电机系列是phytron电机有超过30年的太空使用经验和超过500个在太空中应用记录的结果。 phySPACE可以抵抗振动，辐射和高温。 由于ECSS符合材料，phySPACE满足了在超高真空中使用的高要求，同时提供的功耗，散热，杂散磁通量，高精度定位长寿命和极强的稳健性。
技术细节
2相混合式步进电机
保持扭矩从3.1到420 mNm
直径从19到56毫米
每转200个全步
精度为5%，1.8°
专为冲击和振动负载而设计
4引线平行
预脱气
K元素集成
-40°C至+ 120°C
高达160°C的绕组温度(短期)
辐射抗性高达106 J / kg
放气温度高达200°C(组件)
除气率：TML <1%，CVCM <0.1%或更高(<125°C)
型号产品展示：
Phytron-Elektronik电机 phySPACE 19–2
Phytron-Elektronik电机 phySPACE 25–2
Phytron-Elektronik电机 phySPACE 32–2
Phytron-Elektronik电机 phySPACE 42–2
Phytron-Elektronik电机 phySPACE 52–2
Phytron-Elektronik电机 phySPACE 56–2
定制执行：
-K型热电偶
型号六：VSS 19.200.0,6-GPL-HV-4Lp-KTC真空2相混合式步进电机
-尺寸19，200步，标称电流0.6 A.
-行星齿轮法兰VGPL 16
-4 x 500 mm Kapton绝缘电线，AWG 28，
并联绕组
应用：
-高真空可达10 ^ -7 mbar
-辐射强度高达10 ^ 2 J / kg
-绕组温度从-20°C到+200°C
定制执行：
-K型热电偶
型号七：VSH 80.200.5-UHVC1-KTC-4Lp真空内2相混合式步进电机
-尺寸80，200步，额定电流5 A.
-4 x 500 mm Kapton绝缘电线，AWG 18;
并联绕组
-固体润滑
应用：
-在高达10 ^ -11mbar的超高真空下的低温应用
-辐射强度高达10 ^ 6 J / kg
-绕组温度从-200°C到+40°C客户特定版本：
-K型热电偶
升级选项：
升级“轻质”：外壳和轴由钛制成
升级“辐射硬化”：由于特殊材料，辐射可抵抗高达106 J / kg
升级“空间测试”：振动测试，冲击，热循环
定制解决方案：
基于我们的产品系列，有多种附加选项和解决方案可以为您的应用提供完美的选择。 (低温，主轴，齿轮，第二轴等等。) phytron
ZSS步进电机，适用于扩展温度范围的应用。久经考验的2相混合式步进电机ZSS系列结合了 高的精度和平稳的运行特性。
ZSS电机具有多达102,400个可接近位置（200步电机，以1/512步分辨率和编码器在微步进模式下驱动），可为您的应用提供 高精度的定位能力.ZSS系列与标准市场不同
电机在-30至+80°C的扩展环境温度范围内工作。因此，该电机适用于各种应用领域中 苛刻的应用。
完美适合您的应用：
•带齿轮
-GPL低反冲行星齿轮
-PLG行星齿轮
-高清谐波传动齿轮
-GSR蜗轮
•带电机制动器
-用于24 VDC电源的永磁制动器
电压
•带编码器
-标准分辨率500线
-3通道光学增量式编码器
扩展温度范围
ZSS步进电机不仅具有非常均衡的说服力，平稳和低共振运行性能， 大程度地提高定位精度，而且还具有扩展的环境温度范围从-30到+80°C。
型号一：ZSS 26.200.0,6-E二相混合步进电机
-尺寸26，200步，标称电流0.6 A.
-第二轴端
-8 x 300 mm PTFE绝缘绞线，AWG 28
型号二：ZSS 43.200.2,5-GPL二相混合步进电机
-尺寸43，200步，额定电流2.5 A.
-行星齿轮法兰GPL 42
型号三：ZSS 33.200.1.2二相混合步进电机
-尺寸33，200步，标称电流1.2 A.
-8 x 300 mm PTFE绝缘绞线，AWG 26
VSS / VSH步进电机，适用于超高真空的应用
真空中使用的电动机不仅应承受真空（不会破裂空气夹杂物），而且也不得污染真空。通过选择合适的材料和优化的调节过程，Phytron VSS / VSH步进电机非常适合在真空中使用。通过多年在太空中使用特殊材料的经验，我们将重点放在具有 小的分子放气和高耐热性的材料上。这是高真空质量和真实测量的前提导致科学和医学应用。
为了在真空中精确定位，步进电机特别适合，因为即使没有
敏感的反馈提供者。因此，Phytron VSS / VSH步进电机可以在特别具有挑战性的环境条件下使用（辐射，低温和即使在太空中也可以进行改进的设计）。由于步进电机在保持位置时不会产生抖动效果，因此该技术非常适合精确对准光学仪器，镜子，天线或样品，例如在高分辨率显微镜，粒子加速器或分子分析中装置。 VSS / VSH系列在德国完全制造。您有特殊要求吗？我们将很高兴为您的应用开发定制的设计。
型号四：VSS 42.200.2,5-UHVS-4Lp真空2相混合式步进电机
-尺寸42，200步，额定电流2.5 A.
-4 x 500 mm Kapton绝缘绞线，AWG 22，平行绕组
-首先放气
-固体润滑
-K型热电偶
应用：
-高达10 ^ -11 mbar的超高真空
-辐射强度高达10 ^ 6 J / kg
-绕组温度从-20°C到+300°C
型号五：VSH 80.200.5-UHVC1-KTC-4Lp真空内2相混合式步进电机
-尺寸80，200步，额定电流5 A.
-4 x 500 mm Kapton绝缘电线，AWG 18;
并联绕组
-固体润滑
应用：
-中的低温应用
超高真空可达10 ^ -11mbar
-辐射强度高达10 ^ 6 J / kg
-绕组温度从-200°C到40°C
